Besoin d'aide avant achat - ballon aci hybride

[Vincent45]

Bonjour aux membres du forum,
Je regarde depuis quelques semaines les routeurs solaires mais je suis un peu perdu concernant le câblage.

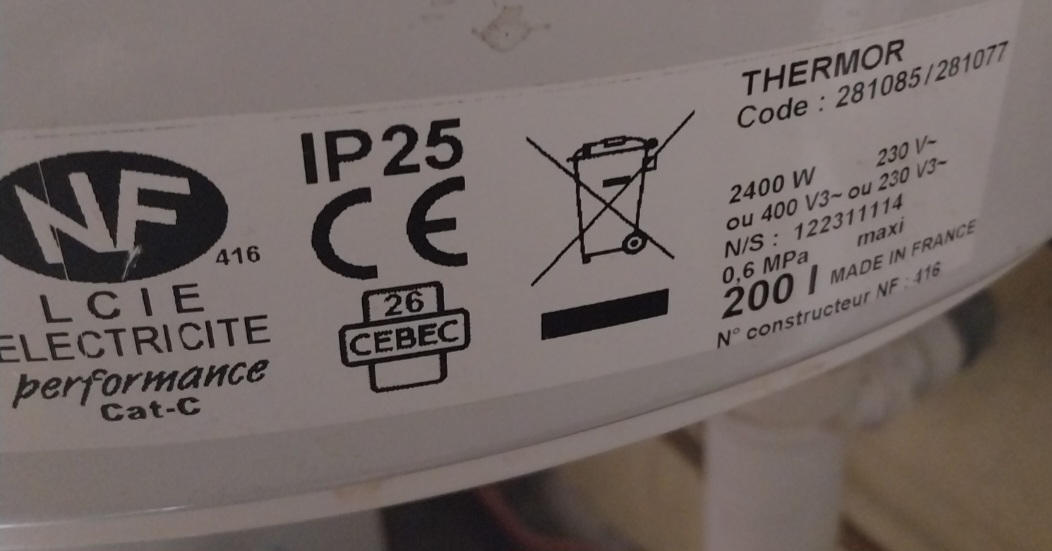

Je possède un thermor aci et par rapport à mon installation je suis pas confiant sur le câblage, c est un peu nébuleux pour moi.

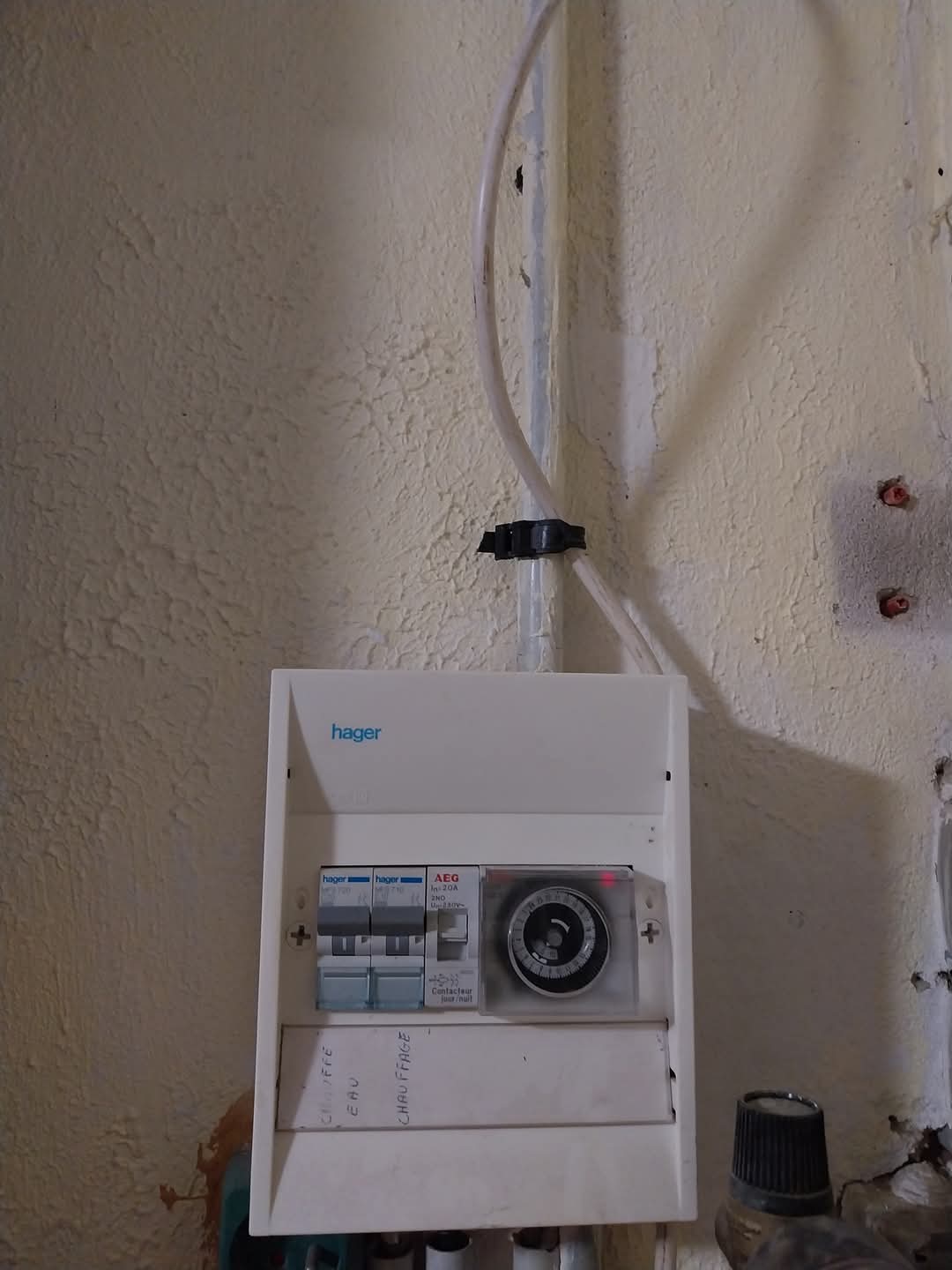

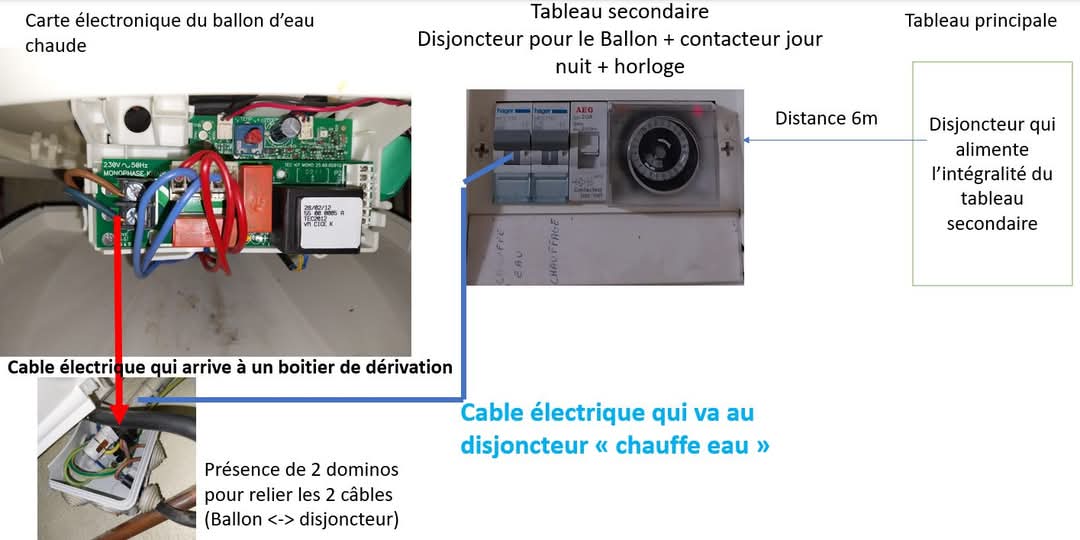

J ai un tableau secondaire comme indiqué sur l image.
J ai un compteur linky mais je gère ma programmation manuellement pour les Hc/Hp et un contacteur.
Je souhaite juste renvoyer mon surplus sur mon ballon.
Pas de batterie. Installation 3kw

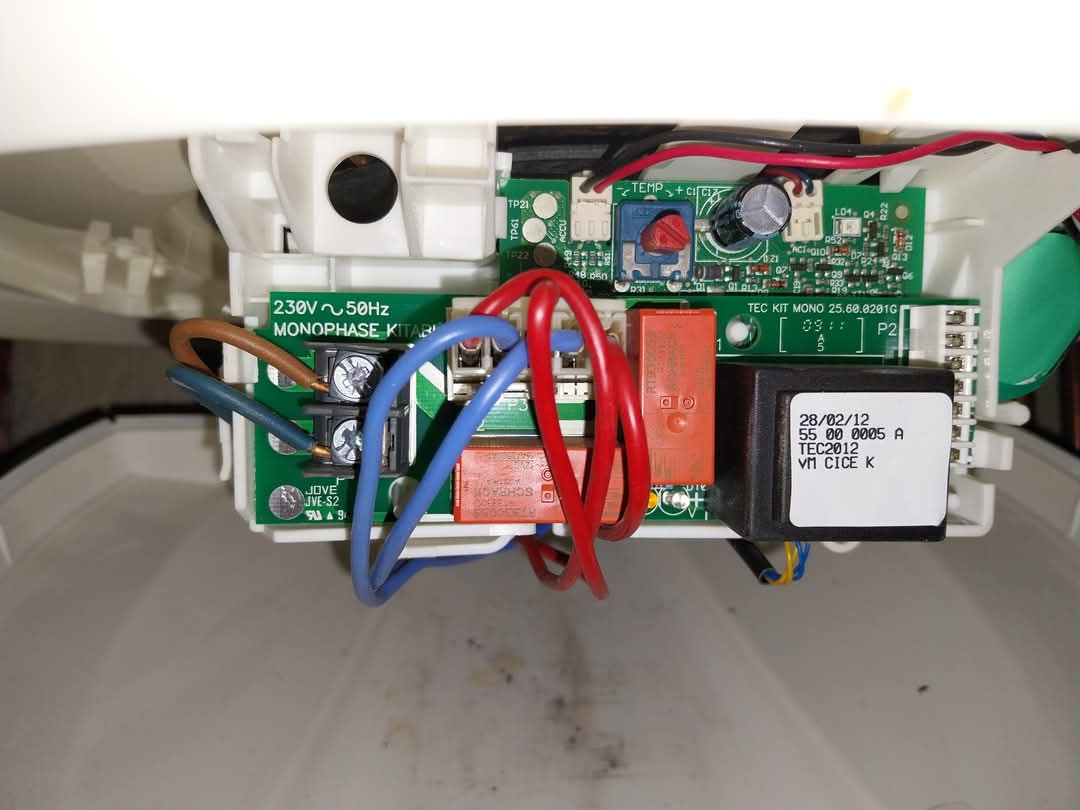

Je n ai pas trouvé de vidéo d installation sur un ballon avec carte électronique.

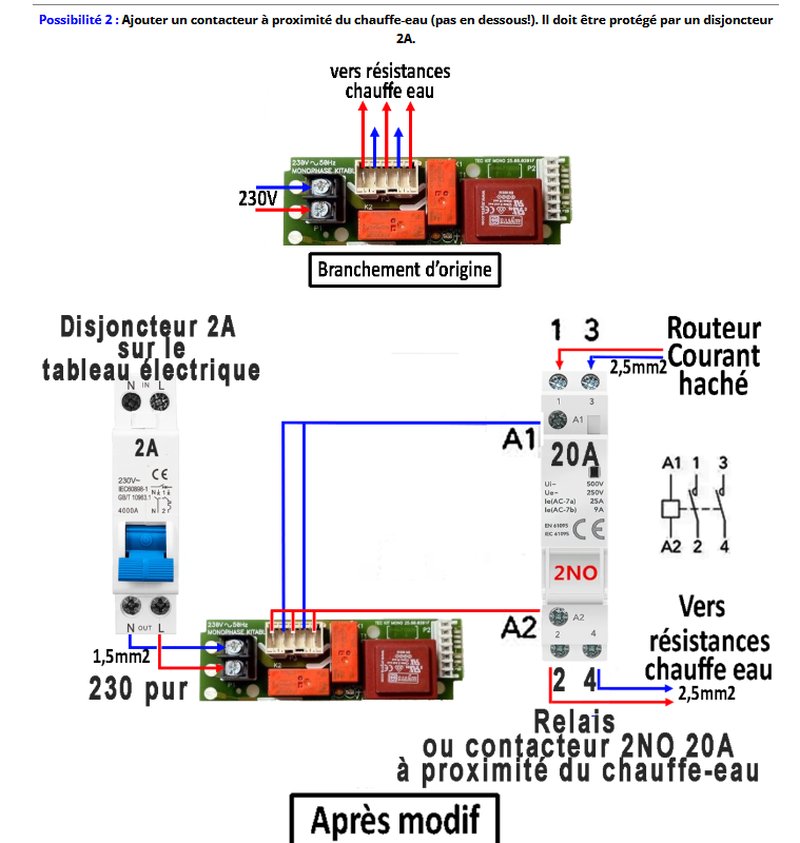

Le pdf pour l installation m oriente vers le choix 2 avec un disjoncteur et contacteur si j ai bien compris.

Quelqu'un pourrait il m indiquait le câblage à faire par rapport à mon installation ? Ça serait top et je pourrais me lancer dans l acquisition du routeur

D avance merci pour vos reponses.
Vincent

[Arsun]

Bonjour
Le plus simple est de remplacer votre thermostat électronique par un thermostat mécanique que vous pouvez trouver chez Aliexpress (moins de 10€) ou chez Amazon.
Comme ça inutile de tirer une ligne jusqu'au chauffe-eau.
Ensuite vous pouvez mettre l'Arsun près de votre tableau secondaire mais la sonde à l'arrivée du disjoncteur général avec une rallonge Jack (que vous trouverez chez Sunequip).

[Vincent45]

Bonjour, merci pour votre réponse.
Je suis dans l obligation de mettre une rallonge sonde ok.
Cette sonde doit se mettre avant le smartmeter ou après ? Merci d'avance

[Vincent45]

Auriez vous un lien amazon par rapport à mon thermostat ? Merci d'avance pour votre aide

[Vincent45]

Sur le site sunequip je ne trouve pas l arsun. Rallonge ok

[Arsun]

Arsun sur ce site avec le forum : arsun-concept.com
Vérifiez si une canne de 270mm entre en remplacement de votre sonde température.
Celui-ci permet 16A : https://www.amazon.fr/Cotherm-thermosta ... 606&sr=8-8

[Vincent45]

MErci pour lien.
Je dois retirer le corps de chauffe pour verifier? je dois changer des choses dessus?

En changement le thermostat par un mecanique, si je tire un cable du ballon en 3G2.5mm jusqu'au tableau principal sur un nouveau disjoncteur, j'ai le routeur et la sonde au meme endroit , sommes nous d'accord?

Encore merci pour votre aide
Vincent

[Vincent45]

Arsun sur ce site avec le forum : arsun-concept.com
Vérifiez si une canne de 270mm entre en remplacement de votre sonde température.
Celui-ci permet 16A : https://www.amazon.fr/Cotherm-thermosta ... 606&sr=8-8

d'apres ce lien https://assistance.thermor.fr/hc/fr/com ... -MECANIQUE
il n'est pas envisageable de transformer le thermostat.

[Vincent45]

Je vais partir sur cette configuration

Pouvez vous confirmer mes propos ci-dessous:

Sur le tableau secondaire
je peux conserver mon contacteur et mon horloge sur mon tableau secondaire ? Mettre le disjoncteur 2A qui sera relié sur ma carte .
Ce même disjoncteur est relié au 220V et remplace le disjoncteur du Ballon actuel.
Pourquoi un disjoncteur 2A? merci
Quid si je veux mettre le ballon la nuit en HC?

Le contacteur 20A est lui alimenté par le routeur. Le contacteur alimente les resistances du ballon.

Le routeur lui peut être à coté de mon tableau principal. il faut que je tire un cable de 3g2.5m pour alimenter le contacteur qui est sur mon tableau secondaire et le tour est joué, qu'en pensez vous?
Ce routeur est protégé par un disjoncteur dédié de 20A sur mon tableau principal ?

Sur cette doc, https://arsun-concept.com/images/Notice ... 024_08.pdf je dois relier la sonde , la terre et ensuite ?

Encore merci pour vos réponses!!

[Arsun]

Bonjour
Oui c'est ça.
Le 2A protège en cas de court circuit sur la carte électronique.
Vous reliez phase neutre terre et posez la sonde.
Pour les HC il faut un contact sec sur H1H2 du routeur.
Donc soit votre contacteur J/n modifié en contact sec mais il sera à 6m si vous mettez le routeur au principal, soit vous utilisez directement les fils venant du Linky mais il faut retirer l'arrivée phase pour que ce soit un contact sec.
