Bonjour,

J ai un chauffe eau de 160l, de marque Thermor, modèle malicio 3 .

Ma consommation pour la production d eau chaude représente près de 50% de ma consommation électrique globale , du coup je m interoge sur l utilité d un routeur.

Quelle type de modification dois je apporter à ma carte électronique ? Avec ou sans relais ?

Merci pour vos conseils

Belle journée

Bonjour
Il faudra modifier le branchement en vous inspirant de la possibilité 2 décrite onglet "modif thermostat" de ce site arsun-concept.
Vous risquez cependant d'avoir certaines informations erronées sur l'application Thermor comme la puissance consommée.

Bonjour,
A propos de cette possibilité 2 décrite dans l'onglet "modif thermostat", il est préconisé de protéger le contacteur par un disjoncteur 2A. Or sur le schéma de câblage, c'est la carte électronique qui est protégée par ce disjoncteur 2A. Protège-t-il également la bobine du contacteur ou doit-on en ajouter un autre entre la carte et le contacteur ?

Bonjour
Oui le contacteur est aussi protégé car il est alimenté par la carte laquelle est protégée.

Bonjour,

Je suis dans la même situation, possesseur d'un Malicio 3. J"aimerai ajouter un ARSUN mais j'ai un doute sur le câblage.

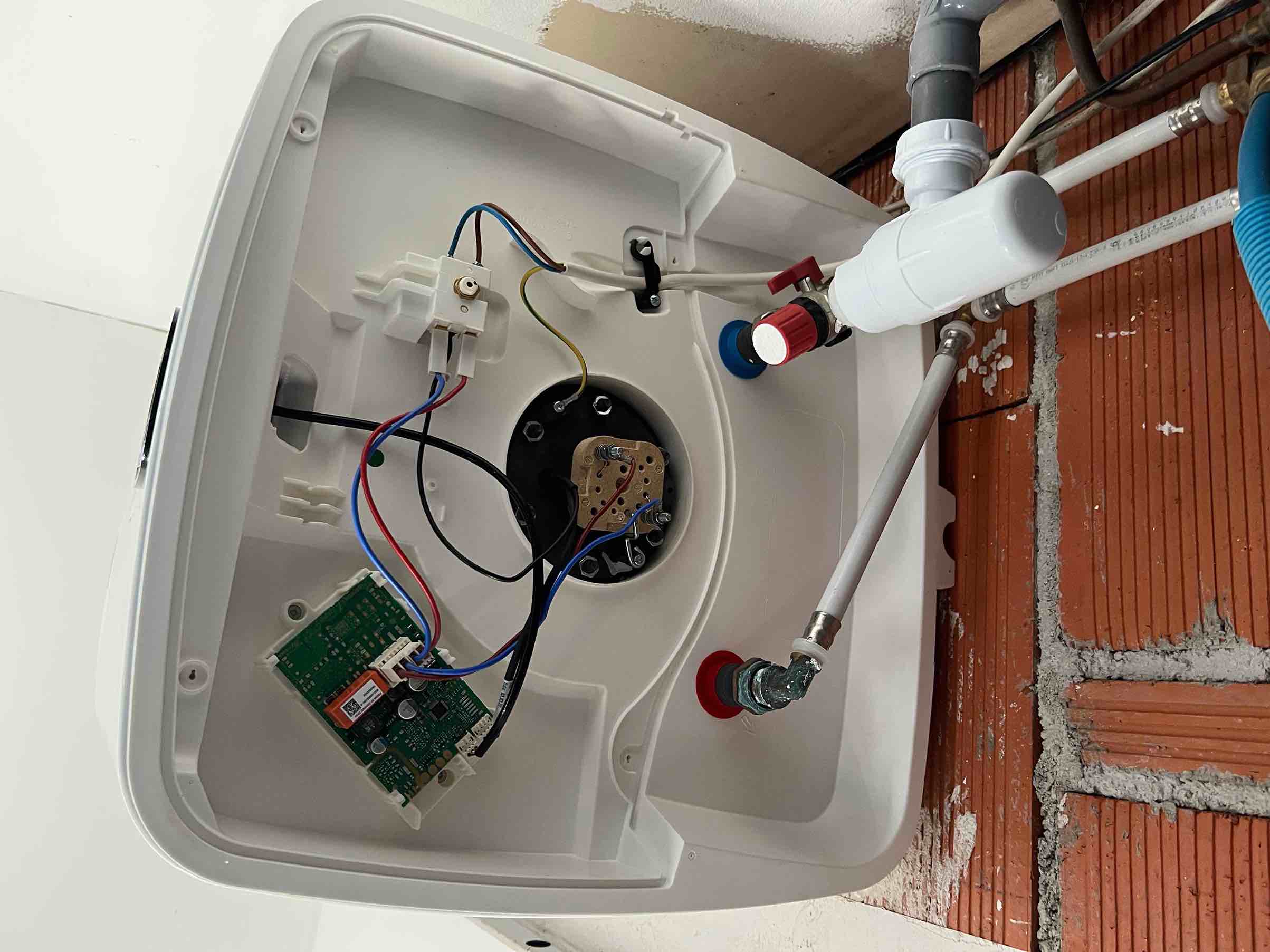

Voici la carte du chauffe eau :
Quelqu'un aurait il la possibilité d'annoter sur la photo l'endroit ou brancher le contacteur et celui on brancher le routeur ?
Ou si quelqu'un a déjà fais l'installation, une petite photo ça serait super

Merci

Bonjour
Les 2 fils marron et bleu qui vont à la résistance doivent aller sur a1 et a2 du contacteur.
1 et 3 du contacteur vont aux sorties S et N du routeur
2 et 4 du contacteur vont à la résistance du cumulus.
Votre application ne donnera pas les bonnes valeurs de conso puisque ce ne seront que la conso de la carte électronique et du contacteur qui seront prises en compte.

Merci pour votre réponse.
Du coup si je comprends bien dans mon cas vu que le contacteur est utilisé différemment, les bornes H1 et H2 de l’ARSUN ne sont pas utilisées ?

Merci

Oui sauf a utiliser une horloge programmable (dispo chez Sunequip) pour mettre en marche forcée aux heures de votre choix.

Bonjour,

Installation réalisée sur un Thermor MALICIO 3, merci pour les détails.
La led du routeur est verte.
La marche forcée fonctionne, le chauffe eau tourne à la demande et la nuit.

Par contre en surplus solaire la LED ne passe jamais au bleu elle reste verte. J'ai la pince ampèremétrique sur la phase entre mon disjoncteur général et le tableau.

Auriez vous une idée ?
Merci

Vérifiez que le routeur alimente bien directement les résistances et non la carte électronique.
Si elles n'alimentaient pas les résistances, modifiez le cablage puis réinitialisez en respectant les 3 conditions indiquées sur la notice.
Sinon regardez ceci http://arsun-concept.com/forum/viewtopi ... ee2ccb5846
