Routeur 1 Voie
FONCTIONNEMENT
Dés qu'un surplus de production par rapport à la consommation est détecté, l'énergie est automatiquement dirigée vers votre ballon d'eau chaude.
ATTENTION : LE ROUTEUR MESURANT LE SURPLUS, IL EST INCOMPATIBLE AVEC LE ZÉRO INJECTION. RÉGLEZ L'INJECTION A AU MOINS 100W.
FONCTION "Boost"
La mise en marche le la fonction "Boost" alimente la sortie pendant 120 minutes.
Un nouvel appui sur la touche annule la fonction "Boost" et revient au fonctionnement normal.
ARSUN-B1 compatible batteries
Si vous n'avez pas de stockage batteries :
Il fonctionne comme l'ARSUN standard en redirigeant le surplus vers votre ballon d'eau chaude.
Si vous avez des batteries :
Votre onduleur hybride va charger les batteries quand il y a du surplus.
Il les déchargera si votre maison consomme plus que la production.
Avec un routeur standard il y a compétition entre le routeur et votre onduleur.
Il peut alors se produire que la charge batterie passe avant le chauffage de votre ballon.
De même il peut arriver que le chauffage du ballon se fasse en déchargeant la batterie malgré une production solaire.
Or la transformation et le stockage puis le déstockage produisent beaucoup de pertes, c'est pourquoi il est beaucoup plus rentable de chauffer l'eau avant de charger les batteries.
ARSUN est actuellement le seul routeur autonome qui soit compatible batterie.
Pour l'utiliser conjointement aux batteries, il est nécessaire de brancher sur le bornier prévu, une sonde spécifique à clipser sur le câble sortant de votre ou de vos batteries. Vous pouvez vous la procurer chez SoSunElec.
Le chauffe-eau devient prioritaire sur la charge batterie.
Ne peut en aucun cas charger des batteries
SCHEMAS DE MONTAGE
Si vous souhaitez compléter le chauffage de votre eau pour le cas ou la production solaire n'est pas suffisante, la solution la plus simple est de remplacer votre contacteur par une horloge programmable connectée.
Mais vous pouvez aussi utiliser votre contacteur ou une horloge électronique

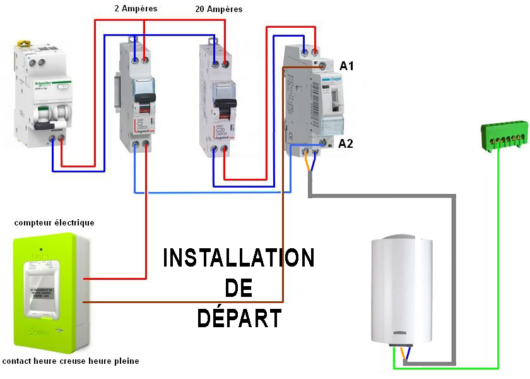

Installation avec contacteur
Installation avec horloge
CARACTERISTIQUES TECHNIQUES
Tension nominale : 230VAC monophasé 50Hz
Plage de tensions : 205 – 260VAC
Plage de fréquences : 48 à 60 Hz
Courant maximal admissible en mesure : 90A (20.000W en 220V)
Consommation en veille : 27 mW (à 240VAC)
Taux de transfert : 99.7% (à la puissance maximale)
Charge maximale : 600A pendant 10ms
Courant maxi en sortie : 13A
Précision du routage : 10 à 30W au démarrage puis 5 à 20W selon puissance du chauffe-eau
Fonction Boost : 120 minutes d’alimentation à pleine puissance
Température de fonctionnement : 0 à 60°C
Température de stockage: –20 à +75°C
Humidité : 10 à 85% sans condensation. Installation en intérieur uniquement
Isolation : Transformateur : 2,5 kV - Opto coupleurs : 3,75 kV - Sonde : 6kV
Seuil d’exportation : 0W
Puissance maximale dissipée à 3 Kw : 20W
Fusible interne : 250V 200mA
Dimensions : 15cm x 12cm x 3,5cm
