Modif Thermostat

Modification du thermostat électronique (Thermor, Atlantic, Sauter, Pacific, De dietrich)
pour l'utilisation avec un routeur
Arsun-concept donne ces informations à titre indicatif et se dégage de toute responsabilité.

Un routeur ne peut alimenter directement un chauffe-eau avec thermostat électronique : il faut modifier le thermostat


3 possibilités :

Possibilité 1 : Changer le thermostat électronique pour un thermostat mécanique.

Sur certains chauffe-eau le remplacement est possible.
Contactez le fabricant de votre appareil pour savoir s’il y a un thermostat mécanique compatible.
Dans les 2 cas suivants il faudra amener une 2ème ligne électrique au chauffe eau (2x1,5 mm2)
Possibilité 2 : Ajouter un contacteur à proximité du chauffe-eau (pas en dessous!). Il doit être protégé par un disjoncteur 2A.
Possibilité 3 : Modifier la carte électronique (explication pour chauffe eau monophasé)

1 - Couper l'alimentation électrique du chauffe-eau
2 - Sortir la carte de puissance du chauffe eau après avoir retiré les fils des connecteurs
3 - Après avoir effectué les modifications décrites ci-dessous, remettre les fils dans les connecteurs et replacer la carte électronique dans son logement.

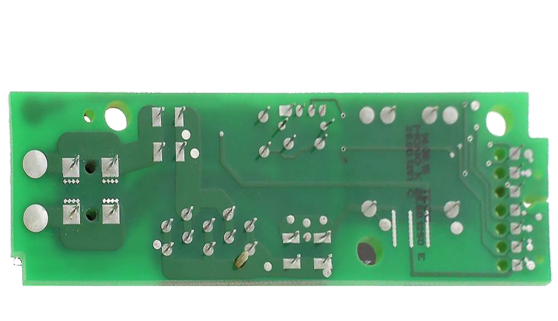

Carte d'origine
Percer pour pouvoir passer un fil 2 conducteurs 1,5 mm2 isolé
Découper ces 2 pistes du circuit imprimé (partie en cuivre qui se trouve sous le vernis vert) sur 2 ou 3 mm avec un petit disque et vérifier avec un ohmmètre que les 2 extrémités de ces pistes sont bien isolées.
Amener une paire de fils sous gaine isolée raccordée au 230 V provenant d'un disjoncteur 2A à ajouter au tableau électrique.
Les souder à l'étain comme indiqué.

Reconnecter les fils et remettre la carte en place.
