Routeur 4 Voies
NOUVEAU : VERSION AVEC LARGE DISSIPATEUR permettant les 2 sorties filaires en simultané.
FONCTIONNEMENT
ATTENTION : LE ROUTEUR MESURANT LE SURPLUS, IL EST INCOMPATIBLE AVEC LE ZÉRO INJECTION. RÉGLEZ L'INJECTION A AU MOINS 20W.
Dés qu'un surplus de production par rapport à la consommation est détecté, l'énergie est automatiquement dirigée dans l'ordre suivant:
1 - Alimentation de la sortie 1 (S1) dès les premiers Watts
2 - Version sans dissipateur (M4) : Si la sortie 1 n'est pas raccordée ou que l'appareil (chauffe eau) ne consomme pas, la sortie 2 est alimentée dès les premiers Watts.
- Version avec dissipateur (M4d): Dès que la sortie S1 est alimentée à pleine puissance, la sortie S2 est également alimentée.
- Version compatible batterie (B4)
3 - Priorité standard : Dès que la puissance indiquée pour TX1 est atteinte (addition des énergies délivrées à S1 + S2 + énergie encore disponible), l'émetteur envoie le signal d'alimentation de la sortie TX1.
Une temporisation réglable est appliquée à la mise en marche et à l'arrêt : quand l'alimentation de TX1 est effectuée, celle-ci ne cesse qu'après la temporisation. Quand l'alimentation de TX1 est coupée, celle-ci ne pourra reprendre qu'après la temporisation. Ceci afin d'éviter des mises en marche et arrêts préjudiciables à certains appareils.
4 - Si TX1 est alimentée et que l'énergie encore disponible est supérieure à la puissance de TX2, l'émetteur envoie le signal d'alimentation de la sortie TX2. Une temporisation réglable est de même appliquée.
5 - Si de l'énergie reste disponible après alimentation de TX1, de TX2 ou des 2, les sorties S1 puis/et S2 sont alimentées de façon à ne pas exporter sur le réseau.
6 - Sur les derniers modèles, il est possible de modifier la priorité: Mixte (standard), priorité Chauffe-eau 1, priorité Chauffe-eaux 1 et 2.
7 - Sur les modèles compatibles batterie (B4), il est possible de choisir la priorité batterie en plus des choix précédents.
FONCTION "Boost"
La mise en marche le la fonction "Boost" alimente la sortie concernée (S1 ou S2) pour 30 à 120 minutes et coupe l'autre sortie. Les sorties TX1 et TX2 sont mises à l'arrêt.
COUPURE D‘ALIMENTATION SECTEUR
Les 4 sorties (S1, S2, TX1, TX2) sont automatiquement coupées et à la remise sous tension elles ne seront pas alimentées tant que l'optimiseur n’en donnera pas l’ordre.

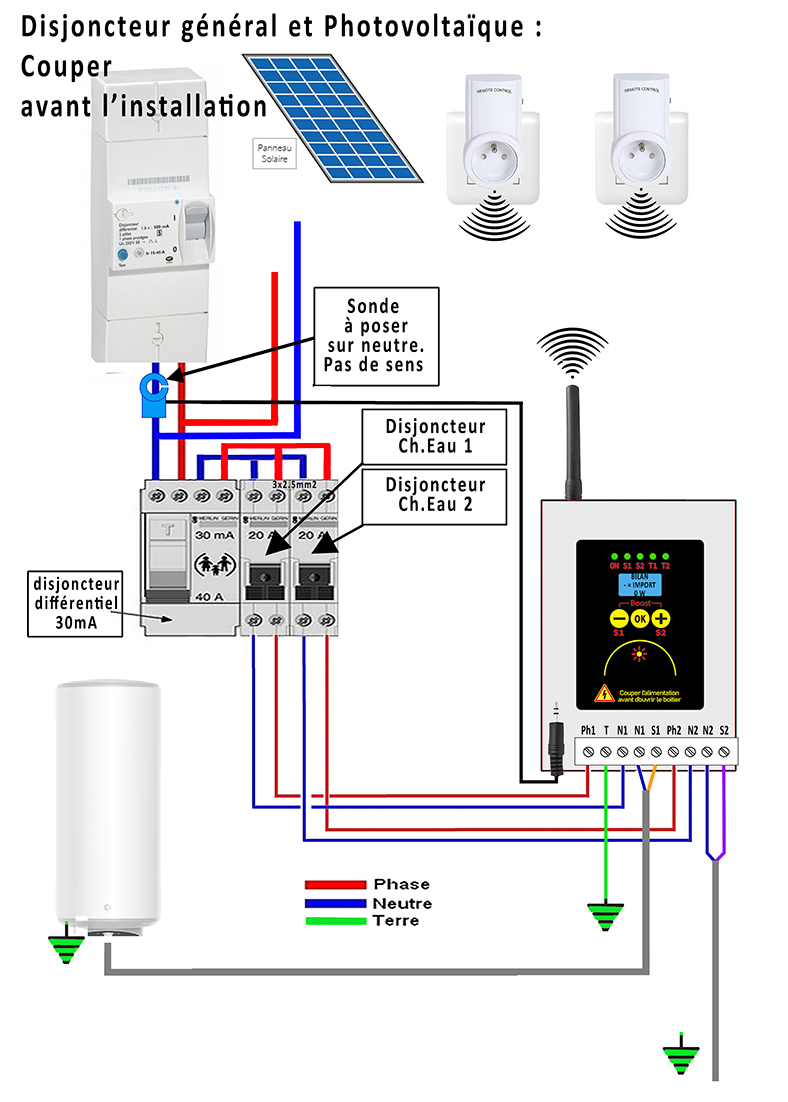

SCHEMAS DE MONTAGE
Installation avec contacteur
Installation avec horloge
CARACTERISTIQUES TECHNIQUES
Tension nominale : 230VAC monophasé 50Hz
Plage de tensions : 205 – 260VAC
Plage de fréquences : 48 à 60 Hz
Courant maximal admissible en mesure : 90A (20.000W en 220V)
Consommation en veille : 0.05W (à 230VAC)
Taux de transfert : 99.7% (à la puissance maximale)
Charge maximale : 600A pendant 10ms
Charge S1 : réglable de 100 à 3000W, charge résistive uniquement, sortie variable de 1% à 100%
Charge S2 : réglable de 100 à 3000W (0 si non utilisé), charge résistive uniquement : chauffe-eau ou radiateur à bain d'huile à thermostat mécanique uniquement, sortie variable de 1% à 100%
Courant maxi : 13A (sortie S1 ou S2)
Précision du routage : 10 à 30W au démarrage puis 5 à 20W selon puissance du chauffe-eau
Fonction Boost : Réglable de 30 minutes à 120 minutes d’alimentation à pleine puissance des sorties S1 ou S2
Puissance maxi par prise télécommandée : 2400W charge résistive, 1000W charge réactive
Seuil réglable par prise : 100W à 2400W charge résistive, 100 à 1000W charge capacitive (moteur, pompe...). (0 si non utilisé).
Temporisation : Réglable de 1 à 180 minutes à l’allumage et à l’arrêt des prises.
Température de fonctionnement : 0 à 60°C
Température de stockage: –20 à +75°C
Humidité : 10 à 85% sans condensation. Installation en intérieur uniquement
Isolation : Transformateur : 2,5 kV - Opto coupleurs : 3,75 kV - Sonde : 6kV
Seuil d’exportation : 0W
Puissance maximale dissipée à 3 Kw : 20W
Fusible interne : 250V 100mA
Fréquence télécommande : 433,92MHz
Portée en champ libre : 40m
Dimensions : 15cm x 12cm x 3,5cm
